變壓器繞組變形測試儀參數選擇的理由

來源：xnxqygd.cn 更新時間：2020-07-30

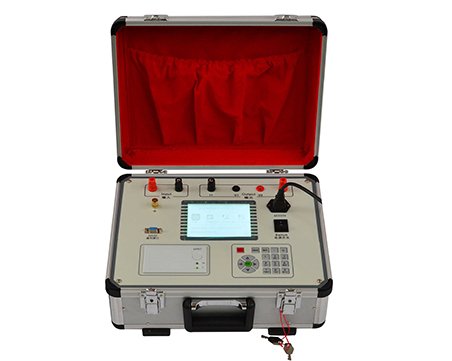

MERB-I變壓器繞組變形測試儀參數選擇的理由？
①變壓器繞組變形測試儀zui低工作頻率的選擇

對于變壓器來說，在進行頻譜特性測量時，由于注入電壓很低，一般鐵芯受激程度很低，所以可以不考慮鐵芯對電流的貢獻。變壓器在設計時不會使其諧振點低于50Hz，因為參數太低變壓器無法工作。所以測試變壓器繞組變形測試儀的zui低工作頻率可不低于500Hz。根據試驗實測，zui低頻率不可高于3kHz，因為一般第一個諧振峰都出現在5-10kHz附近。
②變壓器繞組變形測試儀zui高工作頻率的選擇
因為我們的測試工作大部分是現場或室外進行，所以變壓器繞組變形測試儀工作頻率要避開現場的各類干擾。
我國無線電中波廣播頻率范圍在535kHz~1.6MHz，短波廣播2~20MHz，測量時，其它浮空的繞組的引出端頭將會像天線一樣接收空間電磁波信號，在諧振條件下，會干擾測量過程。
試驗證明，當掃頻頻率在500kHz以上時，被測線圈的對地電容的不同將相當敏感。而變壓器上的各接地體對三個套管的距離不同，在高頻下的影響也不同。
測試過程中，試驗接線人員在變壓器上距套管的位置不同也會在高頻條件下影響測試結果的重復性。
③頻率粗細度的要求
從分析角度來說，頻率精細度越細越好，但測量過程是不允許的，如果太粗，將會丟失信息，我們知道變壓器繞組的第一諧振峰在5~10kHz以內，要發現2%以下的變化，zui低頻率分辨率應小于5kHz×0.02=100Hz
④幅度分辨要求有100dB范圍
測量數據中，高壓繞組線圈的zui大阻抗可能超過50kΩ（高頻阻抗）。因為我們所測量的是線圈阻抗的頻響，所以末端必須匹配，如不匹配，信號在電纜中的折射將會使測量出現很大的誤差。如果幅度分辨率不足60db，則線圈阻抗大于50kΩ部分的頻響曲線都將是一條平線。
