直流電源系統絕緣監測裝置廠家

來源：xnxqygd.cn 更新時間：2019-12-03

直流電源系統絕緣監測裝置廠家簡介
武漢摩恩提供直流電源系統絕緣監測裝置價格、直流電源系統絕緣監測裝置廠家報價，產品選型，技術支持，本裝置采用實時跟蹤信息零處理技術，解決了交流信號竄入直流故障的測記和報警，是作為直流系統逐步改造提升的理想監察設備。
直流電源系統絕緣監測裝置廠家

直流電源系統絕緣監測裝置是在原有產品的基礎上進行技術創新和提升，進一步提高裝置的測量精度，完全消除現場分布電容干擾的影響。在性能指標的適應性、安裝調試的快捷性及運行的可靠性和穩定性方面均處于國內領先水平。裝置首次利用了信號相位鎖定、超前校正及跟蹤積木式結構等技術，從根本上解決了判斷數據不全、誤報漏報等弊病。且根據2012年12月國家電網公司制定的《國家電網公司十八項電網重大反事故措施》中的第五項“防止變電站全停及重要客戶停電事故”中明確提出了原有的直流系統絕緣監測裝置，要求增加交流竄直流故障的測記和報警功能。本裝置采用實時跟蹤信息零處理技術，解決了交流信號竄入直流故障的測記和報警，是作為直流系統逐步改造提升的理想監察設備。本產品完全符合國家能源局發布的《防止電力生產故障的25項待處理重點要求》。本產品廣泛適用于電力、石化、冶金、郵電、鐵路等行業發電廠及變電站，是一種提高電網自動化管理水平、確保安全運行及故障準確定位的理想智能儀器

直流電源系統絕緣監測裝置廠家整機測量原理說明
根據直流系統的特殊性，本裝置從測量?jī)?nèi)容區分，可分為六大部分：直流母線信息監測、直流分支回路查巡、直流紋波監測與報警、交流竄直流監測與保護、直流電源互竄監測與報警、防止繼電保護誤動處理監測。
2.1直流母線信息監測
2.1.1直流系統是不接地系統，利用了電橋平衡測量，分別從橋網絡A和橋網絡B讀取X和Y兩個直流中心對地電壓值。

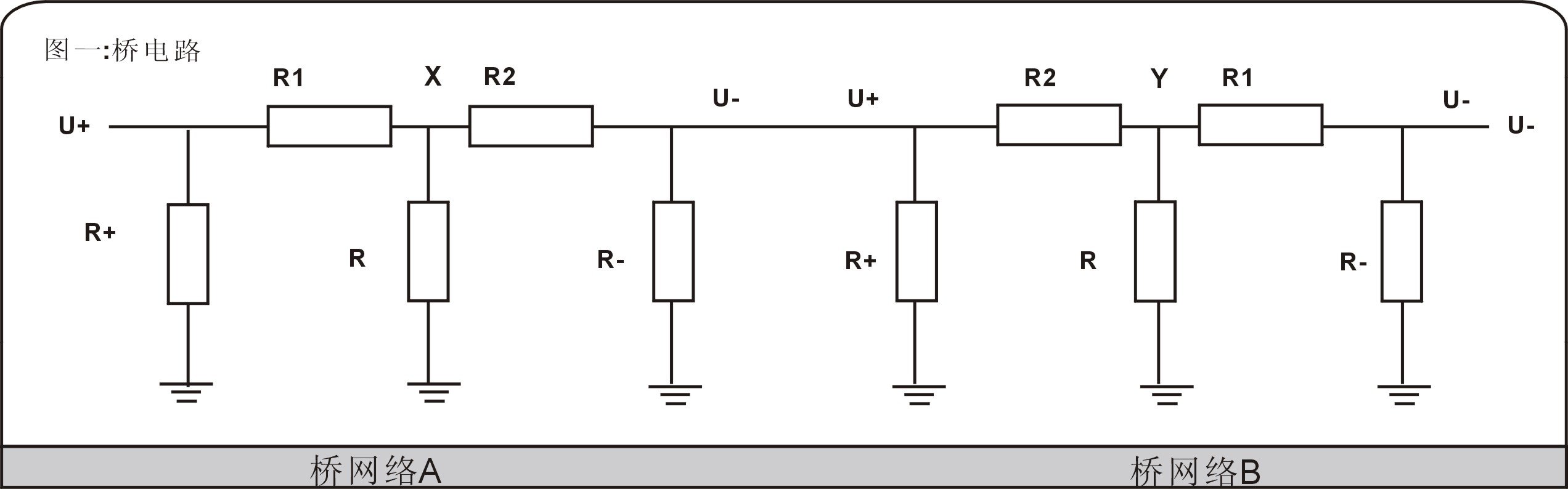

見圖－
◎ U 為直流系統母線電壓 ◎ U+為直流系統母線正極對地電壓
◎ U－為直流系統母線負極對地電壓 ◎ R+為直流系統母線正極對地電阻
◎ R－為直流系統母線負極對地電阻 ◎ X為電橋網絡A直流中點對地電壓
◎ Y為電橋網絡B直流中點對地電壓
直流母線信息監測

2.1.2根據電路基本原理分析，要準確求出正對地電阻R+和負對地電阻R－，必建立兩組獨立的電橋網絡方程，將其聯立求解，才能真正求出兩個電阻R+和R－的電阻值。R1、R2、R分別組成電橋網絡，R1≠R2為常量，我們充分利用兩個不平衡橋網絡A和網絡橋B?？梢詫?dǎo)出絕緣電阻R+和R－僅與母線電壓及測量值“X”與“Y”有關。經電腦編程分別計算出R+與R－的數值，同時也可以計算出母線正端對地電壓U+與母線對地電壓U－值。結構原理如圖一所示。
還自動測量到：?jiǎn)螛O一點接地及絕緣降低；單極多點接地及絕緣降低；兩極同支路同阻值接地及絕緣降低；兩極同支路不同阻值接地及絕緣降低；兩極不同支路同阻值接地及絕緣降低；兩極不同支路不同阻值接地及絕緣降低等。

直流電源系統絕緣監測裝置廠家裝置自動補償功能。
裝置內置了平衡橋、檢測橋、補償橋，還設有防保護誤動的低阻式電橋，高附式補償電橋用來補償直流電源正對地電壓和負對地電壓異常的修復補償電橋避免“一點接地”時因檢測橋投切造成“誤動”。設置啟動壓差補償功能，母線壓差符合補償范圍時，進行補償，并提示補償前的實際壓差。國內的儀器沒有全程補償，我們可以全程補償。無論是高電阻，還是低電阻接地的都可以有自動補償。

直流電源系統絕緣監測裝置廠家功能特點
3.1、具有不同類型的交流竄直流電源故障報警與測記。完全滿足國網公司新十八項反措中的要求。
3.2、交流竄直流電源故障時，具有時間、幅值、波形等信息的全面記錄，容量大于10G，特別是波形記錄的應用技術在同類產品中屬國內首創。
3.3、直流與直流互竄或混線故障時，實現直流混線故障的定位、監測與報警。
3.4、直流電源中的紋波在線監測，大于預警值可以自動報警是目前國內同類產品中領先運用。
3.5、出現直流失地、接地、竄電、互竄等故障時，自動補償、平衡、控制直流對地的電壓，有效防止繼電保護誤動，杜絕直流故障引起的繼電保護誤動。
3.6、平衡橋與不平衡橋自動切換時電壓波動范圍小于10%，對直流電源安全運行起到積極作用。
3.7、自動巡檢與不平衡橋具有五種啟動方式，完全附合國網相關規定。
3.8、裝置還具有故障方向和極性、阻值、時間、編號的記錄和報警。
3.9、具備的掉電保護功能，完善的保護和控制功能。
3.10、通訊中斷告警、延時斷開故障支路、密碼權限管理、適時報警、自動對時、故障信號解除等功能全面附合Q/GDW 1969—2013 標準規定的全部?jī)?nèi)容。

直流電源系統絕緣監測裝置廠家技術性能指標
4.1 適應環境溫度：-10℃～+55℃：濕度≤90％
4.2 大氣壓：80-110KPA；
4.3 直流系統電壓等級：220Vdc、110Vdc、48Vdc、24Vdc；
4.4裝置工作電壓：220VAC±10%、220VDC±10％或110VAC±10％、110VDC±10％；
4.5 母線段數：二段
4.6 繼電器接點電流：DC220V/3A
4.7 母線電壓測量精度：±0.5％
4.8 母線絕緣電阻測量精度：0-60kΩ誤差≤5％±1kΩ
60-500kΩ誤差≤10％
4.9 繼電器動作報警時間：≤1秒
4.10 支路絕緣電阻測量精度：0-50kΩ誤差≤10％±1kΩ
50-100kΩ誤差≤15％
4.11交流竄入電壓測量范圍：0-300V
4.12交流竄入電壓測量精度:≤3%
4.13裝置功耗：≤15W
4.14 裝置重量：≤8kg
4.15 外型尺寸：（長×高×深）：360×135×280㎜，
4.16 采集單元外型：155×125×42㎜

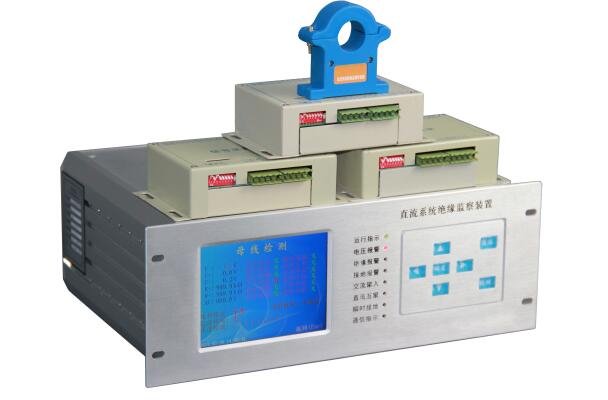

5.1主機前面板各部件功能介紹：見上圖所示。
5.1.1按鍵“上”鍵、“下”鍵、“左”鍵、“右”鍵、“確定”鍵、“取消”鍵。
5.1.2指示燈
運行指示燈：儀器正常運行時，指示燈閃爍。
電壓報警燈：母線電壓超過或低于門限設定值時，該燈亮。
絕緣報警燈：母線對地絕緣電阻低于門限設定值時，該燈亮。
接地報警燈：支路檢測時，接地電阻值低于門限設定值時，該燈亮。
交流竄入燈：當有交流竄入時，該燈亮。
直流互竄燈：當兩段母線直流互竄上時，該燈亮。
瞬時接地?zé)簦耗妇€瞬時對地絕緣電阻值低于門限設定值時，該燈亮。
通信指示燈：當有通信時，該燈閃爍。
5.1.3液晶顯示器
中文顯示設定參數，母線監測數據及支路檢測數據等。
5.1.4電源開關
電源開關置于機箱后面，置ON時接通儀器工作電源，置OFF時，電源切斷。
5.2主機后面面板簡介
后面板上貼有接線端子功能表，見下圖所示。其中故障報警繼電器輸出為常閉觸點，當儀器正常工作時，該繼電器觸點斷開；當儀器發生故障時，該繼電器觸點閉合。其它報警繼電器輸出均為常開觸點，只有報警輸出時，相應的繼電器觸點才閉合。
