高低壓成套試驗臺廠家

來源：xnxqygd.cn    更新時間：2020-06-15

高低壓成套試驗臺廠家系統概述
高低壓成套試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。
高低壓成套試驗臺廠家技術參數
輸入電源：三相四線AC380V

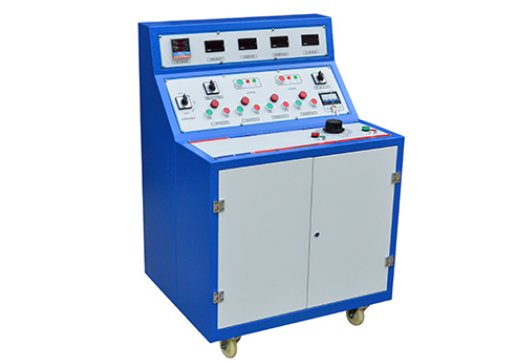

高低壓成套試驗臺廠家臺體實物圖


高低壓成套試驗臺輸出電壓及電流：
1. 三相AC 100V輸出（固定值）                             一組
2. 三相AC 0～10A輸出（〈100V，可調值〉）                   一組
3. 單相24V、36V、110V、220V直流固定輸出                  一組
4. 交流操作電壓輸出  AC  0 ~ 450V，220V時，電流小于10A   一組
5. 直流操作電壓輸出 DC  0 - 260V                          一組
6. 單相AC220V輸出（固定值，插座形式）                    兩組
7. 三相AC380V輸出，220V輸出（固定值，接線柱）            一組
8. 合閘控制接點，分閘控制接點                           各一組
9.帶萬向輪，數顯表顯示，數顯表精度為0.5級，銀灰色外殼
10.工作環境： 0～40℃；環境溫度≤85％

高低壓成套試驗臺廠家使用說明
注意：1.每次試驗必須確定調壓器處于零位。
2.每次進行交流合分閘與直流合分閘操作只允許一組輸出。

高低壓成套試驗臺操作說明
1.接通輸入電源AC380V;
2.切換“輸入電源電壓顯示”轉換開關，觀察各項電壓是否正常;
3.將調壓器回零，并按“啟動”按鈕，再按面板上“AC0~10A輸出控制”合閘按鈕。緩慢調節調壓器旋扭,觀察“AC0~10A電流指示”，升到要求值，在轉換三相電流看是否達到要求，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下“AC0~10A輸出控制”分閘按鈕，再按面板上的“停止”按扭，斷開總電源開關。
4.三相AC100V輸出 合上總閘按鈕直接在背板接點試驗。
5.三相AC0~450V輸出 合上三相AC0~450V輸出的合閘按鈕緩慢調節調壓器旋鈕，觀察三相AC0~450V電壓指示，升到要求值，在轉換三相電壓看是否大達到要求，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下AC0~450V輸出的分閘按鈕。
6.直流操作DC0~260V可調輸出  合上直流操作DC0~260V合閘按鈕緩慢調節調壓器旋鈕，觀察直流操作DC0~260V電壓指示，升到要求值，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下直流操作DC0~260V輸出的分閘按鈕。
7.直流固定電壓輸出 合上直流固定電壓合閘按鈕，直接扭動面板上的波動按鈕，選著需要的電壓即可，試驗完畢后將波動旋扭扭回零位，然后按掉分閘按鈕。
7. 交流AC220V固定輸出 合上總閘后直接在背板后對應的直接柱檢測，試驗完畢后分掉總閘。
