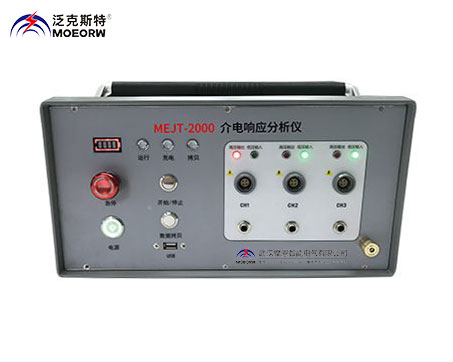

MEJT-2000介電響應分析儀功能特點
MEJT-2000介電響應分析儀將頻域和時域測試法相結合,使用戶能夠在較短時間內對設備進行寬頻域測量,可大大減輕現場試驗人員的工作量,提高現場工作效率。本產品直流輸出電壓zui高可至-2kV,交流輸出電壓zui高±450V(峰值),電流檢測分辨率可至10pA。同時支持PDC法和FDS法,能有效檢測高壓絕緣系統(例如,電力變壓器、套管、線纜以及發電機)的狀態,并能自動進行分析,確定絕緣材料中的水分含量,以非破壞式的方法評估設備受潮情況,作為設備更換與否以及其他干燥措施的重要依據。
MEJT-2000介電響應分析儀主要功能特點:
1)具備3路測試通道,各路通道可根據被測設備情況,自由配置為高壓輸出/低壓輸入;
2)3路通道均可測量電壓和電流,可同時測量3路變壓器高中低繞組對地介損;
3)時域PDC法與頻域FDS法相結合,充分發揮兩種方法優勢,可在短時間內測試全頻域范圍內介損曲線;
4)對測試曲線自動進行分析,確定絕緣材料的水分含量,以非破壞式的方法評估設備受潮情況;
5)采用36V10Ah大容量鋰電池供電,無需外接電源,功耗低,待機時間長,可便攜式使用;
6)保護功能齊全,具有過流、短路、過熱、電纜脫落等保護功能;
7)測試主機通過無線通訊與手持移動終端或筆記本電腦連接,實現了無線智能操控,測試過程更安全便捷;
8)提供支持Windows系統的客戶端和支持Andriod終端的APP軟件,且兩種客戶端數據相互兼容;
9)支持硬件獨立工作模式,在無APP軟件的情況下,可手動開啟裝置進行測試并將測試記錄導入至U盤。
MEJT-2000介電響應分析儀測試原理
MEJT-2000介電響應分析儀可單獨采用極化去極化PDC法和頻域FDS法,亦可同時使用兩種方法,將PDC曲線通過特有算法轉換為低頻域下的FDS曲線,與高頻實測FDS曲線組成全域范圍內的FDS曲線,使用戶能夠在較短時間內對設備進行寬頻域測量,可大大減輕現場試驗人員的工作量,提高現場工作效率。
MEJT-2000介電響應分析儀技術參數
主要性能指標
|
PDC輸出電壓
|
范圍:0~-2kV,連續可調,紋波:≤2%,精度:額定電壓*2%±10V
|
PDC輸出電流
|
范圍:0~100mA
|
FDS輸出電壓
|
幅值:±450V(峰值),頻率:10Hz~5kHz,頻率精度:0.1%
|
FDS輸出電流
|
幅值:±100mA(峰值)
|
采樣電壓
|
量程:±2kV,分辨率:0.1V,精度:量程*2%
|
采樣電流
|
量程:2mA、20uA、200nA、2nA,分辨率:10uA、100nA、1nA、10pA,精度:量程*2%
|
功能參數
|
測量模式
|
可單獨使用PDC或FDS法,亦可同時使用兩種測量法相結合,得到綜合分析結果
|
測量功能
|
同時測量1~3路電壓/1~3路電流的幅值、相位以及1~3路介損
|
數據存儲
|
自動存儲數據,zui多可存儲100組歷史數據
|
系統保護
|
具有短路/過流/電池過放/電纜脫落保護功能
|
供電、重量及外形尺寸
|
供電方式
|
內置鋰電池供電,充電器參數42V/2A
|
主機尺寸
|
405mm(長)×365mm(寬)×192mm(高)
|
主機重量
|
17kg
|
《GB T 5654-2007 液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量》
《GB/T 6587-2012 電子測量?jī)x器通用規范》
《DL/T 962-2005 高壓介質損耗測試儀通用技術條件》
《GB/T 14217-1993 電容器紙介質損耗因數(tanδ)測定法》
《DL/T 596-2005 電力設備預防性試驗規程》
《Q/CSG 114002-2011電力設備預防性試驗規程》
《IEC 60422-2013 電氣設備中的礦物絕緣油.監督和維護指南》
以及上述規范所引用的規范性文件。
