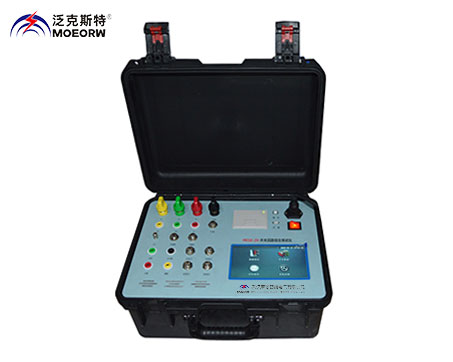

MEGK-ZH 開關回路綜合測試儀

執行標準：DL/T 846.3-2017、 GB50150-2016、 DL_T 596-2021、DL/T 846.3-2017

產品別名：不接地有載開關參數測量儀、有載開關測試儀、開關特性測試儀

產品特性：
※適用于國內外主流型號的高壓斷路器；
※支持智能設備無線連接控制，可生成特定格式Word測試報告；
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MEGK-ZH 開關回路綜合測試儀

在電力設備的交接試驗和預防性試驗中，斷路器的低壓測試項目中通常都包含機械特性測試和回路電阻測試，為完成試驗任務，通常需要攜帶兩套設備進行試驗。

即便少數設備支持兩種測試功能，它們每次大多也只能進行單相回路電阻的，接線和操作略顯繁瑣，工作效率有待提高。

本機設計團隊有多年現場工作經驗，對上述實際情況有充分的認識和理解，通過硬件設計和軟件優化，針對性的提出了一套解決方案。在保留實現單一測試功能的前提下，創新性的實現了一種智能化測試模式。

該模式不僅滿足現場的測試需求，同時極大簡化了接線和操作，再輔以真人語音實時播報和智能設備無線操控的加持，使測試試驗過程更加簡潔方便且高效。

執行標準

GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》

DL_T 596-2021《電力設備預防性試驗規程》

DL/T 846.3-2017《高電壓測試設備通用技術條件第3部分：高壓開關綜合特性測試儀》

DL/T 845.4-2019《電阻測量裝置通用技術條件第4部分：回路電阻測試儀》

DL/T 845.3-2019《電阻測量裝置通用技術條件第3部分：直流電阻測試儀》

性能特征

適用于國內外主流型號的高壓斷路器，并配備直線行程傳感器和增量旋轉傳感器。其中增量旋轉傳感器安裝可實現無方向安裝，配以專用的梅花接口，使安裝更加簡單穩定。

提供10kV高壓斷路器專用航插接口，實現合分閘及儲能線圈接線的快速、安全、可靠，杜絕因接線而引發的安全隱患。

采用7英寸電阻式彩色觸摸屏，全中文菜單顯示，真人語音播報，支持智能設備無線連接控制，可生成特定格式Word測試報告，方便數據存儲打印。

測試項目包括斷路器機械特性測試、分合閘線圈電阻測試、回路電阻測試、低電壓動作電壓測試以及儲能電機儲能。

測試項目可自由選擇，儀器智能排序，杜絕重復無效測量。

儀器zui大支持999組測試數據存儲，測試參數斷電不丟失，機械特性試驗可生成時間位移圖譜和動態電流示意圖譜，速度數據可進行測后再次分析。提供U盤存儲接口，方便數據保存。

提供USB通訊接口，可實現二次編程控制。

技術參數

使用環境

輸入電源：220V±10%，50Hz±10% 大氣壓力：86～106kpa

溫度：－10～40℃ 濕度：≦80%RH

安全性能

絕緣電阻：>2MΩ

介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧

基本參數：

量程	分辨率	誤差	功率	工作方式
0-50mΩ	0.1μΩ	±0.5%±2個字	1000W	連續測量

直流電阻測試參數表

量程	分辨率	誤差	測試電流
5mΩ-20kΩ	0.1μΩ	±0.2%±2個字	≤3A

對照表

序號	面板標志	功能說明
(1)	IA	回路測試A相電流輸出端
(2)	IB	回路測試B相電流輸出端
(3)	IC	回路測試C相電流輸出端
(4)	ICOM	回路測試電流輸出公共端
(5)	UA	回路測試A相電壓采樣端
(6)	UB	回路測試B相電壓采樣端
(7)	UC	回路測試C相電壓采樣端
(8)	UCOM	回路測試電壓采樣公共端
(9)	*	接地柱
(10)	傳感器	數字及模擬傳感器接口
(11)	外觸發	外觸發信號接收通道
(12)	分閘	分閘動作時儀器內部直流電源正極輸出端
(13)	公共端	合分閘及儲能動作時儀器內部直流電源負極輸出端
(14)	合閘	合閘動作時儀器內部直流電源正極輸出端
(15)	儲能	儲能動作時儀器內部直流電源正極輸出端
(16)	A2B2C2N2	12路斷口時間測量通道
(17)	A1B1C1N1
(18)	A3B3C3N3
(19)	A4B4C4N4
(20)	/	通風孔
(21)	/	高熱敏打印機
(22)	通訊	USB通訊接口
(23)	存儲	U盤接口
(24)	/	AC220V 電源插座
(25)	/	AC220V電源開關
(26)	/	觸摸顯示屏
