MOEORW-9898Y 遠程核相儀各電壓等級操作說明

來源：武漢摩恩更新時間：2018-04-19

MOEORW-9898Y 遠程核相儀各電壓等級操作說明

電壓等級與被測物	操作說明近距離核相時同時使用X和Y。遠程核相時只使用Y，不使用X
6kV～220kV輸電線路	將發射器X/Y連接絕緣桿后掛接在高壓線上測量。詳見高壓線核相操作示意圖（圖2）。

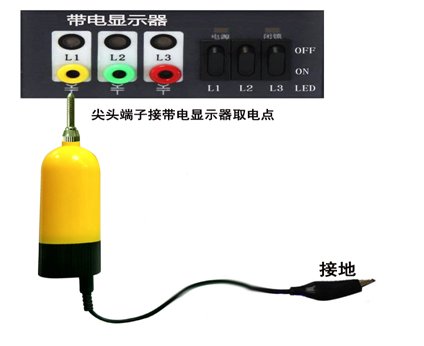

高壓開關柜帶電顯示器	將發射器X/Y尖頭端插入帶電指示器，再將接地線DC端插入發射器接地孔（也是充電孔），鱷魚夾接地（一般夾在柜門螺絲上即可）進行測量。詳見帶電顯示器核相示意圖（圖3）。開關柜PT、CT二次側取電點核相操作與此測量方法相同。
封閉式高壓柜接線T頭	將發射器X/Y連接絕緣桿后接觸T頭測試，與高壓輸電線路核相方式一致。
380V/220V市電線路	發射器前端接觸帶電線路即可測量。

提示：
（1）部分型號開關柜裝配了帶電顯示器，其上有取電點，可用于核相。此種方法為二次側核相，其核相結果正確與否，依賴于L1、L2、L3與與母線的對應關系是否正確。
（2）近距離核相時只用1個主機，發射器X系列/Y系列配對使用。遠程核相時，兩個主機相距較遠測量，但每個主機只與Y系列發射器配合測量。

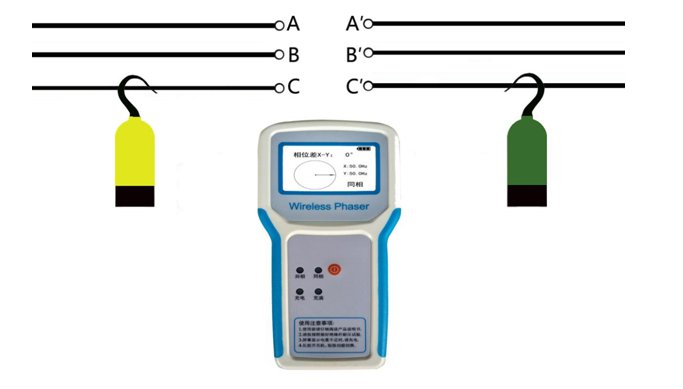

一般高壓輸電線路近距離核相操作方法如圖2所示，將X、Y發射器分別用絕緣桿掛接在高壓線上，主機開機后選擇近距離測量界面，觀看測量結果。
