MEBP-200P互感器綜合測試儀參數設置（請按照被測CT銘牌設定）

來源：武漢摩恩更新時間：2018-04-23

MEBP-200P互感器綜合測試儀參數設置（請按照被測CT銘牌設定）
CT(測量類、P級和TPY 級)試驗參數設置界面分別如圖8、圖9、圖10和圖11。

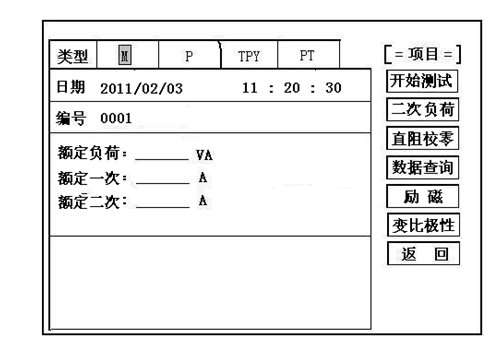

圖8、M級CT參數設置界面

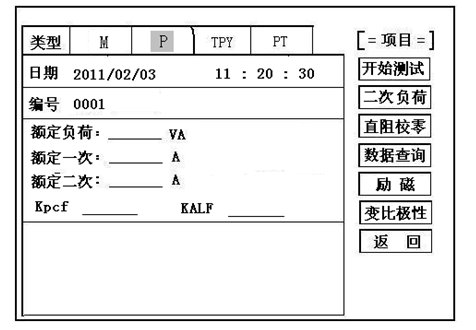

圖9、P級CT參數設置界面

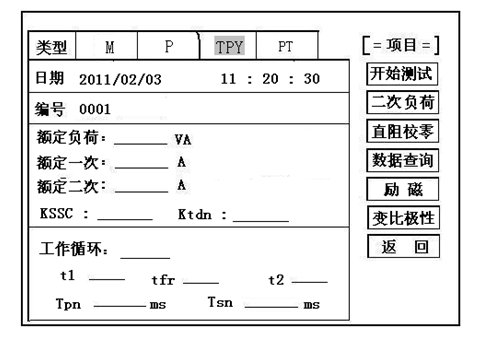

圖10、TPY級CT參數設置界面

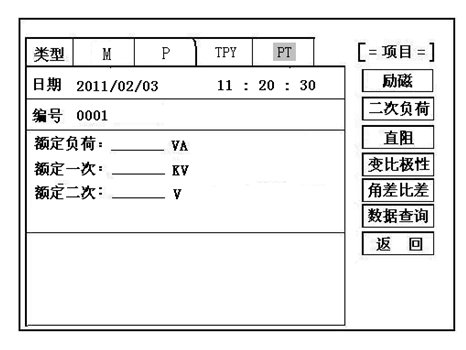

圖11、PT參數設置界面
? 參數說明
提示：額定值請參照互感器銘牌數值設定。
額定一次電壓:可根據需要設置數值：3.0KV-500KV。
額定二次電壓:可根據需要設置數值：100V、100/√3V、100/3V、150V、220V。
Kpcf:準確級（誤差極限），如互感器標有5P20，則“5”為準確級。
KALF:額定保護限制系數，如互感器標有5P20，則“20”為額定保護限制系數。
KSSC：額定對稱短路電流倍數
Ktdn:額定暫態面積系數
T1、Tfr、T2 工作時間
Tpn：一次時間常數
Tsn：二次時間常數
? 測試方法
開機后，進入如圖2所示界面，旋轉光標先選擇被測互感器類型，可分為兩大類：
1）.CT類:P（保護）、TPY、M（測量） 3 個選項
2）.PT類：PT測試。
選擇后可看到不同的菜單界面如圖8、9、10、11所示，進入相應測試界面后，設置相應測試參數進行試驗。
測試前請確定被測互感器的所有接地線都斷開。
直阻校零：
試驗前，先校零，使測試結果更加準確（每次開機只需校零一次）。
以四芯線為例，校零方法如下：首先用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口，另一端相互短接（圖3），其次CT類選擇進入“直阻校零”測試進行校零，PT類選擇進入（直阻）測試項目后，再選擇進入“直阻校零”項目進行校零，校零結束，光標彈至“開始測試”處，校零結束。
CT勵磁（伏安）特性、直阻、變比、極性、角差、比差測試：
校零結束，接線圖對照?qǐng)D4所示，測試儀端口P1/P2用兩芯電纜接被測CT一次對應P1/P2端，用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口，對應另一端S1和K1短接后接至被測CT二次的S1端，S2和K2短接并接至被測CT二次的S2端。接線完成后，點擊“開始測試”即開始試驗，試驗結束將顯示相應測試結果。
PT變比、極性、角差、比差測試：
接線圖對照?qǐng)D5所示，測試儀端口P1/P2用兩芯電纜接被測PT二次端子，測試儀端口S1/S2用兩芯電纜接被測PT一次端子，接線完成后，點擊“變比極性”即開始試驗，試驗結束將顯示變比、極性、角差、比差測試結果。
PT勵磁（伏安）特性、直阻測試：
校零結束，接線圖對照?qǐng)D6所示，用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口，對應另一端S1和K1短接并接至被測PT二次的a/x端，S2和K2短接并接至被測PT二次的x/a端。接線完成后，選擇相應測試項目（勵磁/直阻），即完成相應試驗，試驗結束將顯示相應測試結果。
CT/PT負荷測試：
對互感器二次所接的負載進行測試時，首先根據被測互感器銘牌設置好額定負荷、額定電壓電流。其次參照?qǐng)D7進行接線，用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口，對應另一端S1和K1短接并接至被測二次負載的一端，S2和K2短接并接至被測二次負載的另端。接線完成后，選擇進入“負荷”測試項目并開始試驗，試驗結束將顯示相應測試結果。
獨立做CT勵磁、變比極性、角差比差試驗時，見第16頁。
