真空度測試儀廠家

來源：xnxqygd.cn 更新時間：2019-12-03

真空度測試儀廠家簡介
武漢摩恩提供真空度測試儀廠家價格、真空度測試儀廠家報價，產品選型，技術支持，真空度測試儀是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理，以單片機為主控單元，測試過程完全實現自動化。真空斷路器是電力系統中普遍使用的高壓電器。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器具有使用方便、操作簡便、不拆卸測量和測試精度高等優點，是一種實用的檢測儀器，廣泛適用于電力、鋼鐵、石化、紡織、煤炭、鐵路等使用真空開關的部門。

一、真空度測試儀廠家概述
由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。
真空滅弧室允許儲存期的檢查方法：用脈沖磁真空度測試儀測量真空滅弧的內部氣體壓力，記下測量值P1(Pa)。靜置一段時間t(d)后，再用該儀器測量其內部氣體壓力，記下測量值P2（Pa）。靜置時間t不小于7d。由下公式計算允許儲存期T（年）T= 6.6×10-2× t （年）
P2-P1 365
真空斷路器是判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10-2----10-1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。本儀器采用新型勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時采用微機進行同步控制與數據采集處理，使滅弧室真空度的現場測試靈敏度達到了10-5Pa。本儀器zui突出的特點是采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。本儀器具有使用方便、操作簡便、不拆卸測量和測試精度高等優點，是一種實用的檢測儀器，廣泛適用于電力、鋼鐵、石化、紡織、煤炭、鐵路等使用真空開關的部門。
二、真空度測試儀廠家技術指標
1、檢測對象：各種型號真空開關管。
2、檢測方法：采用新型勵磁線圈進行真空管的不拆卸測量。
3、適用范圍：本儀器為一機多用型，可測多種型號真空開關管。
4、檢測范圍：10-5—10-1 Pa
5、測量精度：10-5—10-4 Pa ， 10%
10-4—10-3 Pa ， 10%
10-3—10-2 Pa ， 10%
10-2—10-1 Pa ， 10%
6、測試真空度時開關管開距：正常使用開距。
7、使用環境：-20℃~40℃
三、真空度測試儀廠家儀器測試原理
將滅弧室兩觸頭拉開一定的開距，施加脈沖高壓；將滅弧室置于螺旋線圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈施加磁場電壓，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣在脈沖磁場和強電場的作用下，滅弧室中的電子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體的密度（即真空度值）成比例關系。對于不同型號的真空管（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定各種管型的真空度與離子電源間的對應關系曲線。當測知離子電流后，就可以通過查詢?cè)摴苄偷碾x子電流－真空度曲線而獲得該管型的真空度。測試電路示意圖如圖１所示。

真空度測試儀廠家儀器測試原理

圖1 滅弧室真空度磁控度放電法測試電路
在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回?cái)嗦菲餮b置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。

四、真空度測試儀廠家注意事項：
1、真空度測試應選擇在晴朗干燥的天氣里進行，并將真空泡表面擦拭干凈，真空泡表面污穢而導致的泄漏將嚴重影響真空度的實際測試結果。同一真空開關的真空度測試，每次測試時間間隔應不少于10分鐘。否則，由于管內被電離的空氣來不及恢復到正常狀態從而導致測試結果失真。
2、對同一真空開關的真空度測試，建議每天不要超過3次。
3、測試真空度時，應先檢漏，檢漏合格后再進行定量測試。
4、紅色夾子所連紅色電纜為高壓電纜，黑色夾子所連黑色電纜為普通電纜。在實際接線過程中，不可將黑色普通電纜聯接高壓輸出，以免泄漏嚴重而造成試驗失敗或危及人身與設備。
5、拆除磁場電壓線時，特別注意：先拔出儀器上的線，分別依次拆除后再拆除磁控線圈，否則危及人生安全及儀器。
6、安裝勵磁線圈時，其定位指示線指向滅弧室聯接中縫處。
7、測試過程中，人體不能接觸高壓和磁場電壓輸出端，測試儀的外殼應接地。
8、測試完畢后，應關閉電源，將高壓輸出端對地短接放電，以免被充電電容上的殘余電壓電擊。
9、磁場電壓線，切匆短路，否則嚴重?fù)p壞儀器！
10、電壓線和離子電流線要分開！
武漢摩恩提供真空度測試儀廠家價格、真空度測試儀廠家報價，產品選型，技術支持，真空度測試儀是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理，以單片機為主控單元，測試過程完全實現自動化。真空斷路器是電力系統中普遍使用的高壓電器。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器具有使用方便、操作簡便、不拆卸測量和測試精度高等優點，是一種實用的檢測儀器，廣泛適用于電力、鋼鐵、石化、紡織、煤炭、鐵路等使用真空開關的部門。

上一篇：雙鉗相位伏安表電池更換

下一篇：標準電壓互感器廠家

相關產品

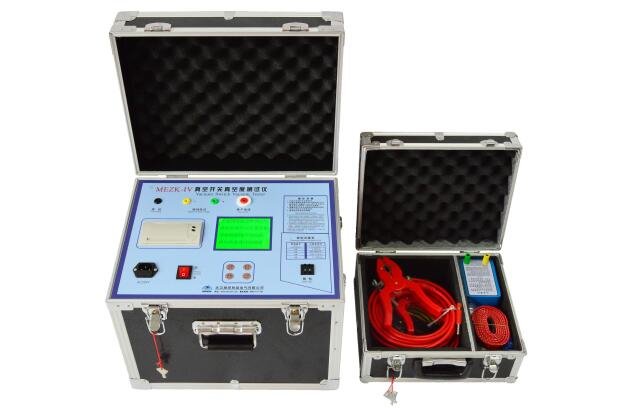

MEZK-IV真空度測試儀
