全自動變壓器綜合測試臺廠家

來源:xnxqygd.cn    更新時間:2020-05-27

全自動變壓器綜合測試臺廠家簡介
武漢摩恩提供便全自動變壓器綜合測試臺廠家價格,全自動變壓器綜合測試臺廠家報價,產品選型,技術支持,分由高檔單片機控制,數字顯示,空載,短路等測試數據由單片機同步采樣,避免了傳統試驗方法中電壓,電流表,功率表分別讀數并由人工計算造成的誤差。

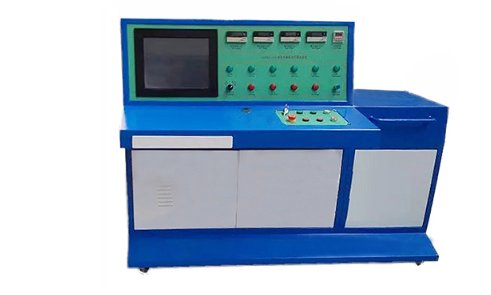

全自動變壓器綜合測試臺廠家

全自動變壓器綜合測試臺符合GB/T4776,GB/T5169,GB/4285-1993等相關國家標準。
該試驗臺主要是對電力變壓器,配電變壓器的空載、負載特性進行試驗,也可對被試變壓器進行倍頻感應及工頻耐壓試驗。
該裝置測量部分由高檔單片機控制,數字顯示,空載,短路等測試數據由單片機同步采樣,避免了傳統試驗方法中電壓,電流表,功率表分別讀數并由人工計算造成的誤差。

全自動變壓器綜合測試臺廠家測試項目
三相電壓有效值
三相電流有效值
三相有功損耗
三相無功損耗
三相平均值電壓
三相電壓平均值
三相電流平均值
總功率
空載電流百分比
阻抗電壓百分比
頻率
功率因數
工頻耐壓試驗
倍頻感應試驗


全自動變壓器綜合測試臺技術參數

項目

測量范圍

相對誤差

電壓

0.1~650V

+(0.2%讀數+0.1%量程)

電流

0.1~200A

+(0.2%讀數+0.1%量程)

功率

U*I

+(0.2%讀數+0.1%量程)

功率因數

0.1~0.9999

+ 3%

變比

1.000~9999.9

0.2

組別

00~11



電源

AC380V+10%               50HZ+2%

使用環境

工作溫度范圍0~40℃  相對濕度30%~90%

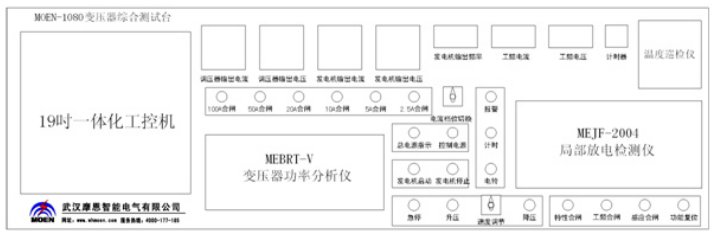

全自動變壓器綜合測試臺廠家操作臺上面板說明
全自動變壓器綜合測試臺廠家操作臺上面板

全自動變壓器綜合測試臺廠家特性試驗
空載試驗
▼將試驗臺的三相四線|連接到總電源上。
▼將試驗臺的“接被試變壓器”與被測試的變壓器的低壓側。
▼合上空氣開關,打開電源鎖開關,這時總電源指示燈亮。
▼接儀器電源打開儀器開關,特性測試儀顯示屏顯示友好界面。
▼設置特性測試儀的參數(操作詳見多功能測試儀說明書)。
▼根據試驗需要選擇合適的電流檔位,相應的指示燈亮。
▼按下“10kV特性合閘”按鈕,特性合閘指示燈亮。
▼按下“三相合閘”按鈕,三相合閘指示燈亮。
▼按下升壓按鈕可點動升壓,同時升壓指示燈亮。
▼觀察特性測試儀上的電壓指示,達到需要電壓時停止升壓。如在升壓過程中,有異樣請馬上按下“急?!卑粹o,試驗停止,調壓器自動降壓。
▼操作特性測試儀,打印出測試數據。
▼按下“降壓”按鈕,降壓指示燈亮,當降壓指示燈滅掉的時候,調壓器到零位。
▼按下“三相分閘”按鈕,三相分閘指示燈亮。
▼按下“功能復位”按鈕,試驗結束。
負載試驗
▼同空載試驗。根據實際情況選擇合適的電流檔位,設置好對應的電流互感器變比,設置特性測試儀測量負載時的參數。
▼接線與空載試驗相同,只是將“接被試變壓器”接到被試變壓器的高壓側,低壓側短接。

全自動變壓器綜合測試臺廠家倍頻試驗
▼設置耐壓時間40s。
▼按下“發電機啟動”按鈕,發電機啟動,同時發電機啟動指示燈亮。待發電機運行平穩后按下“勵磁合閘”按鈕,勵磁指示燈亮,按下“三相合閘”按鈕,三相合閘指示燈亮,zui后按下“倍頻合閘”按鈕,倍頻合閘指示燈亮。
▼按下升壓按鈕可點動升壓,同時升壓指示燈亮。
▼觀察倍頻電壓表上的電壓指示,達到需要電壓時停止升壓。如在升壓過程中,有異樣請馬上按下“急?!卑粹o,試驗立即停止,急停按鈕復位后調壓器自動降壓。
▼計時時間到后會自動降壓,當降壓指示燈滅掉的時候,調壓器到零位。當系統沒有自動降壓時,可通過“降壓”按鈕降壓
▼按下“三相分閘”按鈕,三相分閘指示燈亮。
▼按下“勵磁分閘”按鈕,勵磁分閘指示燈亮。
▼按下“功能復位”按鈕,一次試驗結束,此時試驗無電壓輸出。如果繼續下一臺變壓器倍頻耐壓試驗,發電機不用停。
▼按下“發電機停止”按鈕,倍頻耐壓試驗結束。
