斷路器特性測試儀現場接線及注意事項

來源：xnxqygd.cn    更新時間：2020-07-31

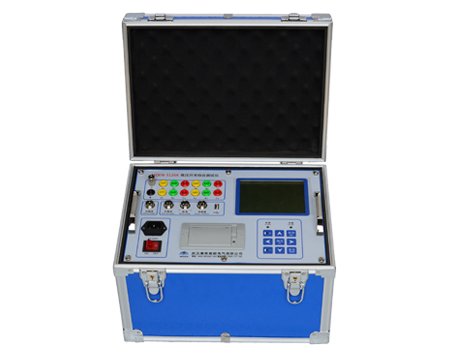

斷路器特性測試儀現場接線及注意事項

1、斷路器特性測試儀安全準備工作
 首先要保證被試開關處于停電檢修預試狀態，開關兩端地刀接地，將開關處于合閘位置，切斷高壓斷路器的操作電源，避免與儀器內部直流“沖撞”，簡單的做法是將控制保險取掉。

2、斷路器特性測試儀現場接線
  （1）必須先將儀器金屬接地柱可靠與大地相連接；

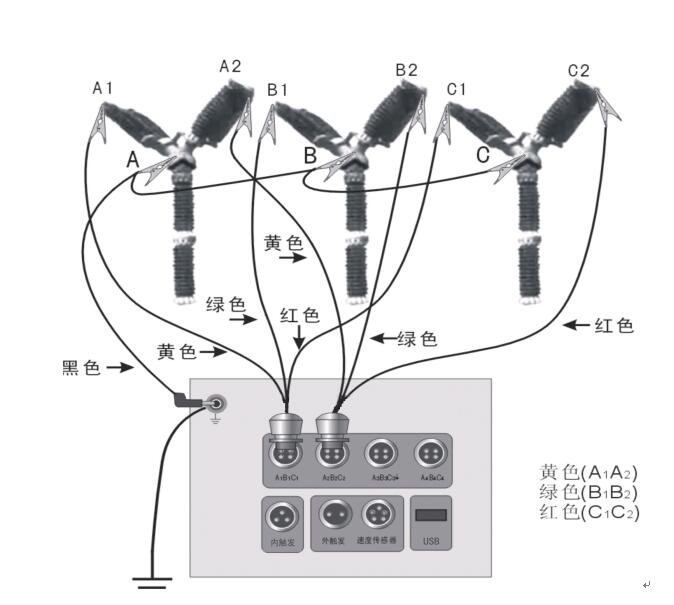

  （2）用測試線將三相斷路器的動觸頭短接，然后與儀器金屬接地柱可靠相連，再把開關斷口線接好。對于感應電很強的220 kV、500 kV等高壓斷路器接線zui好帶上絕緣手套。斷口線接線圖如圖
  （3）安裝測速傳感器。
  （4）了解其它情況：
①開關的操作電源即分合閘電源是直流還是交流。若是直流就可以用儀器內部電源，若不是直流就必須用儀器以外的電源用外給同步信號觸發（外觸發）試驗。
②操作電源是DC220V還是DC110V，試驗前必須設置調節好。
③合分閘控制線的接法。對于液壓或彈簧機構而言，其合閘線圈電流小于30A，儀器內部直流電源可直接驅動，合閘控制可直接接合閘線圈上，但zui好將線圈前級的輔助節點串進去。對于線圈電流大于30A的電磁機構，儀器內部直流電源無法直接驅動，必須將儀器合閘控制接到合閘線圈的前級接觸器線圈上試驗。
④對于現場開關存在閉鎖的時候,用儀器內電源操作開關做試驗時可能遇到無法動作的情況,此時必須解除閉鎖才可以試驗?；蛘卟捎猛庥|發方式試驗。
  （5）將開關兩端地刀打開，下一步就可以進行測試了。

3、斷路器特性測試儀試驗完畢拆線
操作儀器對開關進行機械特性試驗。試驗完畢關閉儀器電源，合上開關兩端地刀。拆除儀器分合閘控制線、斷口線和速度傳感器及其信號線，然后才可以拆除開關動觸頭短接線，zui后拆除地線。然后恢復現場，結束整個試驗工作。
