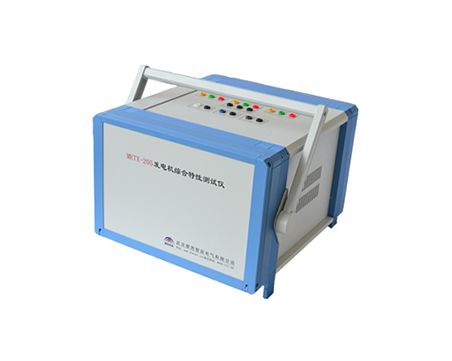

發電機綜合特性測試儀測試準備

來源:xnxqygd.cn    更新時間:2024-12-30

測試準備
信號接入是在儀器的蓋板上。接線端子布局及定義如下圖
①:發電機定子電壓接入端子。
②:發電機定子電流和主勵磁機定子電流復用端子。該信號通過隨機提供的鉗式電流傳感器接入,不能將定子二次電流直接接入。
③:主勵磁機定子電壓接入端子。
④:發電機轉子電壓接入端子。
⑤:發電機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。

⑥:主勵磁機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。
對于Uf、If、Ilf三個信號一定要注意正負方向。不用的直流參數通道用短路線短接。
用鉗式電流傳感器卡在發電機(或主勵磁機)定子的二次電流接線上,按照不同相Ia、Ib 、Ic將鉗子的引線分別接在Ia、Ib、Ic信號接口上。
儀器后面板上的接地端子通過連線接入系統地。
