ME-930電力電纜故障綜合測試儀

執行標準：GB15934-1996

產品別稱：電力電纜故障綜合測試儀、電纜故障測試儀、電力電纜測試儀、電纜故障檢測儀、定點儀、路徑儀、電纜故障尋徑儀、便攜式電纜故障測試儀

產品特性：
※輸出特性：開路電壓≥100Vp-p；短路電流≥300mA;
※信號增益：80dB；
※)測距范圍：30km；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

電力電纜故障綜合測試儀

產品特點
ME-930電纜故障綜合測試儀，用于電力電纜的故障測試，是一套集成化設備，包括兩臺儀器（ ME-930M電纜故障綜合測試儀和 ME-930T電纜路徑探測信號發生器）及相關附件。
ME-930電纜故障綜合測試儀相對于傳統的分體設備，其設備件數、體積、重量均大幅縮減，且功能強大、簡單易用、小巧便攜，是傳統設備的換代產品。
1.ME-930M電纜故障綜合測試儀（以下簡稱主機）
主機有以下功能：
l 低壓脈沖測距
l 脈沖電流測距
l 聲磁同步定點
l 路徑探測
2.ME-930T電纜路徑探測信號發生器（以下簡稱信號發生器）
信號發生器用于路徑探測的信號發射。
1.故障測距功能：
l 低壓脈沖法：適用于低阻、短路、斷線故障的精確測距。
l 脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從地線上采集信號，與高壓部分隔離，安全可靠。
2.精確定點功能：
l 聲磁同步接收，抗干擾能力強。
l 聲磁信號波形顯示，信號和噪聲易于區分。
l 光標測量聲磁延時，精確判斷故障點的遠近。
l 可根據磁場波形的初始極性，在定點的同時進行路徑探測。
3.路徑探測功能：
l 信號發生器：
? 大容量鋰離子電池供電，擺脫市電束縛。
? 全自動功率匹配和保護，無需人工調整。
? 較大功率輸出。
l 音峰／音谷法路徑探測。
l 信號幅值顯示。
l 可進行80％法或45°法測深。
4.大屏幕液晶顯示，界面友好、簡單易用。
5.SD卡存儲測試波形，存儲容量大，可導入計算機進行存檔、分析和打印。
6.內置大容量鋰離子電池供電，配快速充電器。
7.電源管理：根據不同功能開啟不同的電源通路，盡量減小功耗；若15分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。
8.集成化設備，小巧便攜。

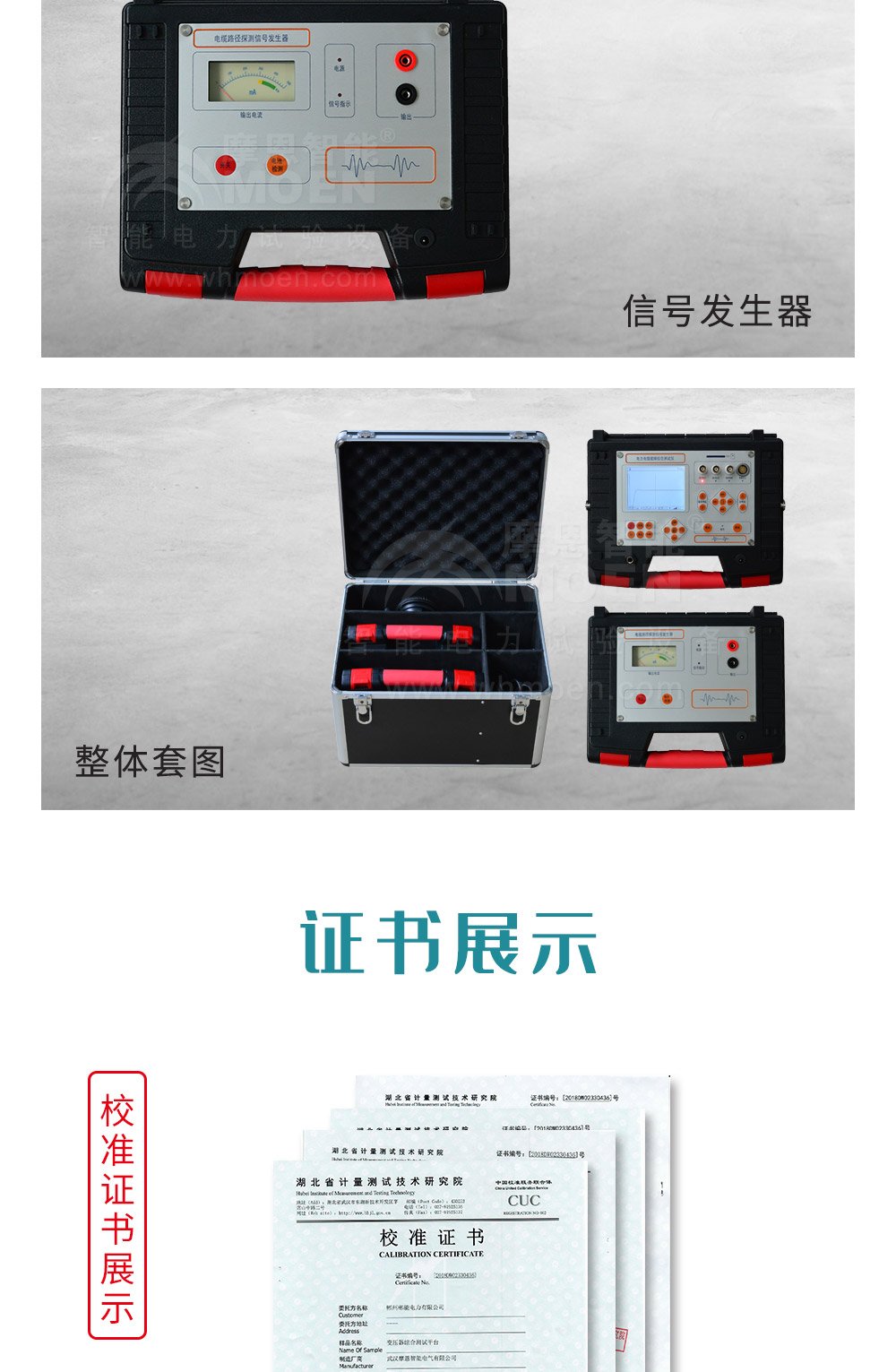

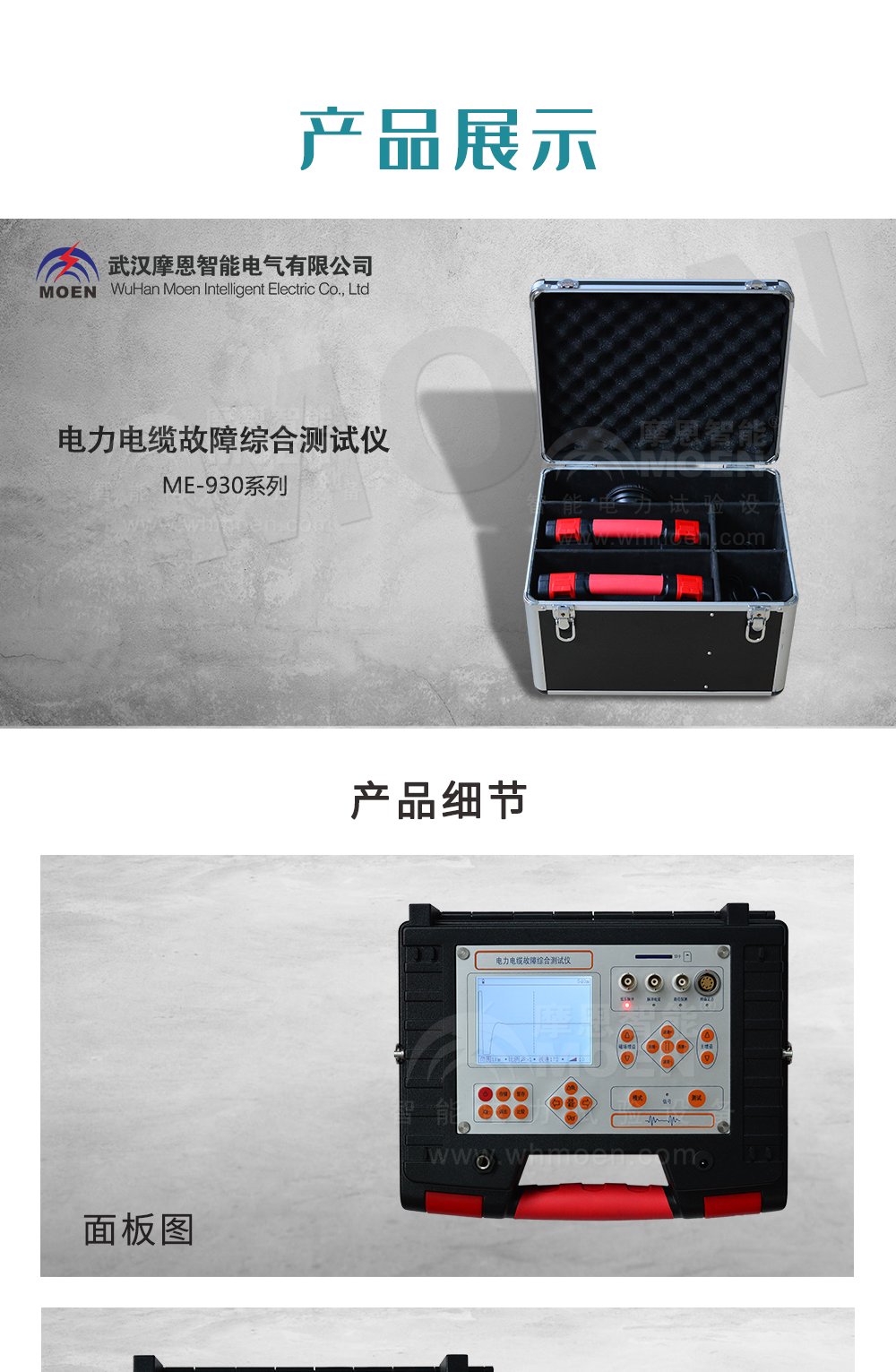

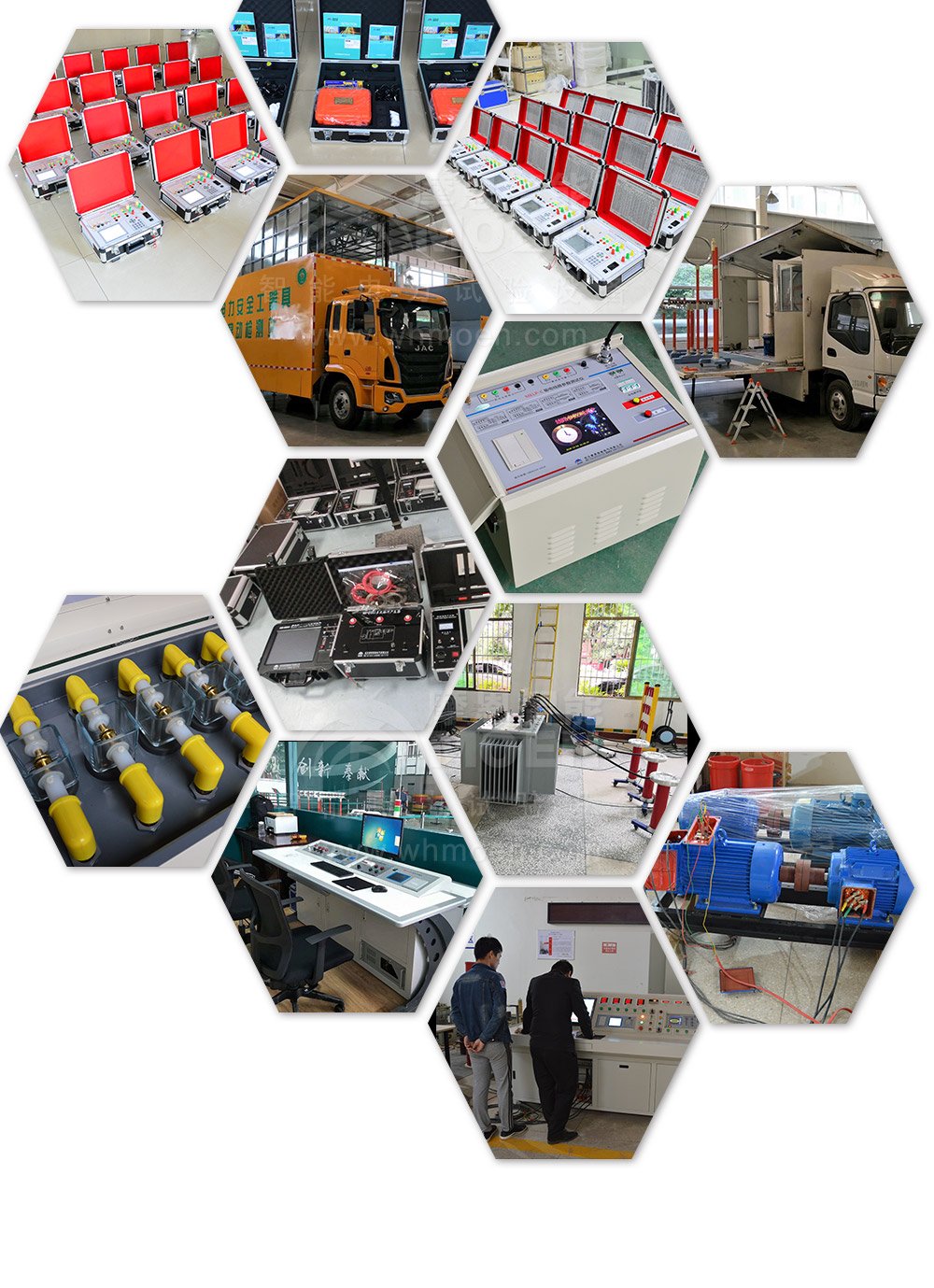

電力電纜故障綜合測試儀產品展示電力電纜故障綜合測試儀細節圖電力電纜故障綜合測試儀證書電力電纜故障綜合測試儀案例

◆電力電纜故障綜合測試儀產品用途
(M為主機，T為信號發生器，M&T為共同特性)
1. 測距功能（M）：
(1)測距模式：低壓脈沖、脈沖電流。
(2)采樣頻率：100MHz。
(3)分辨率：低壓脈沖模式1m；脈沖電流模式4m。
(4)低壓脈沖模式發射電壓：30V。
(5)測距范圍：30km。
(6)盲區：2m。
2. 聲磁同步定點功能（M）：
(1)聲音信號通頻帶：中心頻率400Hz，帶寬200Hz。
(2)信號增益：80dB。
(3)定點精度：0.1m。
3. 路徑探測功能（M）：
(1)接收頻率：1kHz。
(2)增益：80dB。
4. 路徑探測信號發生器（T）：
(1)發射頻率：1kHz。
(2)發射功率：≥3.5W。
(3)輸出特性：開路電壓≥100Vp-p；短路電流≥300mA；
根據實際負載全自動匹配；自動短路保護。
5. 電源：
(1)電池（M&T）：內置鋰離子電池組，標稱電壓7.4V，容量3000mAH。
(2)功耗：主機（M）400mA，可連續使用時間>6小時；
信號發生器（T）500mA。可連續使用時間>5小時；
(3)充電器（M&T）：輸入AC220V±10%，50Hz；標稱輸出8.4V，DC1A。
(4)充電時間（M&T）：<4小時。
6.顯示方式：主機（M）320×240點陣大屏幕液晶；信號發生器（T）：表頭。
7. 體積（M&T）：270mm×220mm×80mm。
8. 質量：主機（M）1.5kg；信號發生器（T）1.5kg。
9. 使用條件（M&T）：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
