路燈電纜故障測試儀

是一臺集計算機技術、數字信號處理技術于一體的具有創新特色、高性能的智能化儀表，主要用于路燈電纜芯線接地故障的定點和金屬護層接地故障的定點。
路燈電纜故障測試儀由路燈電纜綜合信號發生器和電纜故障定點儀和電纜路徑探測儀組成，完成對路燈電纜接地故障的精確定點。
路燈電纜故障測試儀具有信號波形顯示、電池欠壓指示、自動關機等功能。

產品別名：路燈電纜故障測試儀、路燈電纜專用故障測試儀、高壓電纜路燈故障測試儀

路燈電纜故障測試儀功能特點
故障定點接收機：
1靈敏度高，響應范圍大。
2采用數字信號處理技術，直接顯示信號波形，抗干擾能力強。
3自動調零，抵消地電位變化影響。
4配置高性能可充電鋰電池，充滿電后能連續工作15小時以上。
5欠壓指示功能：電池欠壓時電量指示閃爍。
6自動關機功能：電池欠壓能夠自動關機。
7堅固機殼，質輕便攜。
路徑查找接收機：
1多種探測方式：具有音峰法、音谷法。
2內置電池，方便更換：內置鋰電池，提供可靠的充電方式。
3低功耗，長電池壽命：使用充滿電的鎳氫電池或新的堿性電池，儀器能連續工作15小時以上。
4自動關機功能：儀器在30分鐘內沒有任何操作時，將自動關機，減少電池消耗；當電池欠壓時，儀器也將自動關機，保護電池。
5機殼堅固耐用，質量輕便于攜帶。

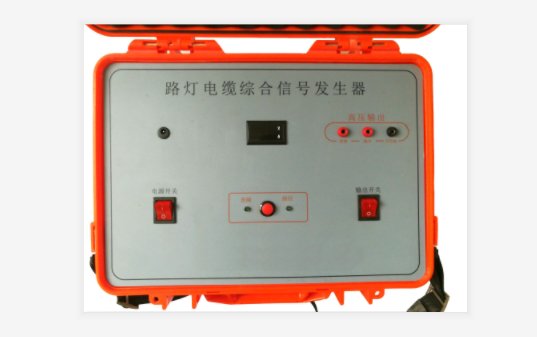

信號發生器：
1內置12伏20AH鋰電池電源供電。
2直流輸出zui高電壓700伏，大功率輸出，zui大電流可以達到50A。
3周期輸出，大電容穩壓。
4輸出周期為查障頻率為100Hz每秒。路徑探測時頻率為1KHz。
5可在故障定點與路徑查找兩種信號源之間進行切換。

路燈電纜故障測試儀技術指標
故障定點接收機：
1.信號接收模式：電壓信號。
2.zui高檢測靈敏度：電壓信號0.1mV。
3.信號zui大輸入范圍：＋－25V。
4.顯示功能：信號波形、信號增益、電池水平等。
5.電源：7.4V、1200mAH可充電鋰電池。
6.充電器電源：AC 220V±10% 50Hz±2Hz。
7.體積：主機200mm×100mm×35mm；A字架800×600mm。
8.質量：主機0.5kg；A字架1kg。
9.使用條件：溫度 0-40℃；濕度10-90％RH；海拔<4500m。
路徑查找接收機：
1.接收頻率：1KHz。
2.接收模式：音峰法、音谷法。
3.電源：鋰電池組，容量1200mAH。
4.電池供電時間：使用充滿電的標配鋰電池，可以連續使用30小時以上；開背光時使用時間縮短，實際使用時間與開背光的時間有關。
5.充電器：輸入AC220V，50Hz,充電電流400mA,充電時間8小時。
6.體積：主機：200mm×100mm×30mm
7.傳感器：專用接受傳感器，接受路燈電纜附近的磁場信號。
8.質量：主機：0.75kg
9.傳感器：0.2kg
10.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
信號發生器：
11.輸入12伏直流信號。
12.輸出zui高700伏的直流信號。
13.輸出zui大電流可以達到50A。
14.電源的升壓周期為60Hz。

路燈電纜故障測試儀儀器結構
路燈電纜故障測試儀包括故障定點接收機、路徑查找接收機、信號發生器、A字架、路徑探頭、充電器等。
