綜合分析掌握以下幾點是我們查找電纜故障的關鍵：
1、確定電纜故障到底屬于開路故障、低阻故障還是高阻故障；
2、了解電纜的長度與具體走向；
3、確定該電纜長度及中間頭大致位置；
4、電纜故障發生是否與變電站速斷保護動作有關；
5、電纜周邊是否有工程施工開挖，是否有不明聲響；
6、電纜的埋深與現場環境。
一、電纜故障的粗測
電力電纜查找故障通常分兩步：首先在電纜的一端對電纜故障點進行粗測，判斷出故障點大概位置；其次，在粗測的范圍內，對故障點進行精確定位。
電纜的粗測的方法常用的有：電橋回線法、二（三）次脈沖法和閃絡法（沖擊閃絡法和直流閃絡法）。
電橋回線法主要用于電力電纜單相接地、相間短路或短路接地的故障距離測試，根據電纜故障短路接地電阻值的不同，可分別選用高壓電橋回線法和低壓電橋回線法。這種測距方法是基于電纜沿線均勻，電纜長度與纜芯電阻成正比的特點。并根據惠斯登電橋的原理，將電纜短路接地故障點兩側的環線電阻引入電橋回路，測量其比值。由測得的比值和已知的電纜全長，計算出測量端到故障點的距離。
二次脈沖法是使用一定電壓等級、一定能量的高壓脈沖在電纜的測試端施加給故障電纜，讓電纜的高阻故障點發生擊穿燃弧。同時，在測試端加入測量用的低壓脈沖，測量脈沖到達電纜的高阻故障點時，遇到電弧，在電弧的表面發生反射。由于燃弧時，高阻故障變成了瞬間的短路故障，低壓測量脈沖將發生明顯的阻抗特征變化，使得閃絡測量的波形變?yōu)榈蛪好}沖短路波形，使得波形判別特別簡單清晰。
三次脈沖法是首先在不擊穿被測電纜故障點的情況下，測得低壓脈沖的反射波形，緊接著用高壓脈沖擊穿電纜的故障點產生電弧，在電弧電壓降到一定值時觸發中壓脈沖來穩定和延長電弧時間，之后再發出低壓脈沖，從而得到故障點的反射波形，兩條波形疊加后同樣可以發現發散點就是故障點對應的位置。由于采用了中壓脈沖來穩定和延長電弧時間，它比二次脈沖法更容易得到故障點波形。
沖閃閃絡發俗稱為放電，就是測試儀利用電纜故障點在高壓作用下閃絡放電，形成瞬間短路故障，并同時產生回波信號的原理對其進行測試。測算出兩次回波信號的時間差可算出故障點到測試端的距離。
脈沖法理論上只能對低阻故障進行粗測，而沖閃閃絡法則是對高阻故障的粗測。
需要注意的是由于在測試故障點時，阻抗變化的不穩定性，實際波形與理論波形要有一定差距，在實際操作中要認真多次取樣選擇較清淅的波形。電纜故障粗測使用脈沖法，閃測法是比其它的方法較有效。要想快速精確定位電纜故障點，迅速縮小精確定位的范圍至關重要，這樣可以嬴得許多寶貴的時間。
二、快速精確定位電纜故障點

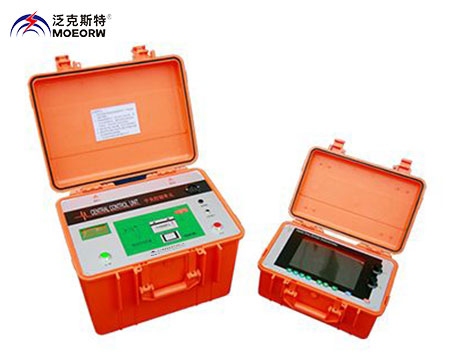

要想精確定位電纜故障點，充分利用和合理選擇使用測試設備，也是提高效率贏得時間必不可少的條件，目前國內普遍使用的方法是高壓沖擊法。
高壓沖擊法的原理為：由調壓器調壓使升壓器產生高壓，經電阻限流，經二極管整流為電容充電，當電容電壓上升到放電間隙放電電壓時，間隙放電向故障電纜釋放沖擊電流，電流經過故障點產生聲波，利用聲音放大器尋找故障點。這種方法十分精確有效，這里zui關鍵的是要故障點聲音足夠大，頻率適當。要在故障點產生足夠大的聲音，關鍵取決于沖擊電流的大小。而沖擊電流的大小，取決于電容器 C 的容量和放電間隙的大小。間隙加大放電電壓增高，但是如果電壓太高，無論對電纜還是設備都是一種威協。所以我們在設備和元件選用控制時一定要計算好，不能超過它的額定值

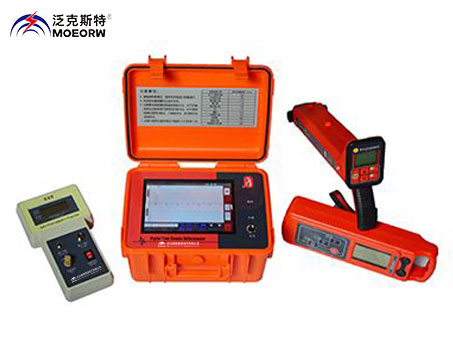

當高壓沖擊法放電后，我們就可以通過聲測法、聲磁同步檢測法和音頻感應法進行電纜故障的精確定點。這是因為在進行電纜故障測距時，無論采用哪種儀器和測量方法，難免有誤差，為減少開挖，測距后必須進行精確定點，通常使用的方法為：
（一）聲測法
目前在國內是zui常用的定點方法，故障測尋時給故障電纜加上一個幅度足夠高的沖擊電壓，故障點發生閃絡放電的同時會產生相當大的放電聲并傳至地表面，利用這種現象來定點可以準確地找出故障點。
（二）聲磁同步檢測法
在監聽到聲音信號的同時，利用磁性天線接收脈沖磁場信號，并用電表或光電指示。如果耳機聽到的聲音與電表指針的擺動或光電信號同步，即可判斷該聲音是由故障點放電產生的，故障點就在附近。
（三）音頻感應法
一般用于探測故障電阻小于10KΩ的電阻故障。用音頻信號發生器向待測電纜注入音頻電流，在地面上用探頭沿被測電纜路徑接收電磁場信號并放大，再送入耳機或指示儀表指示值的大小而定出故障點的位置。
在實測中，以上三種方法可以結合使用，大大提高電纜故障精確定點的效率。需要注意的是聲磁同步檢測法抗無線聲波干擾能力差，這需要在實際中根據現場情況校正接收頻率。
結合以上分析，我們可總結出以下查找故障的經驗：
1、當電纜在運行中發生故障，可將電纜一端短接另一端用萬用表可迅速判斷，電纜是否開路。
2、如果故障是高阻，使用閃測法就可以粗測故障范圍。
3、優先選擇用脈沖法粗測低阻或開路故障電纜的故障范圍。
4、使用沖擊法精確定位。在定位前有一點要注意，zui好要了解一下電纜中間接頭的位置，配合粗測法定位是否接頭，這樣可以省很多時間，因為接頭故障率高。按照這樣的步驟，進行電纜故障精確定位，就一定能夠快速排除故障，zui大的減小由于故障帶來的損失。
